35V 与 1000V 大电压整流器 选型、应用与技术解析

在电力电子系统中，整流器是将交流电转换为直流电的核心器件。根据应用场景不同，整流器的电压等级差异巨大。35V 和 1000V 是两个典型的工作电压节点，分别对应低压大电流与高压小电流或中功率场景。本文围绕这两种电压等级的整流器展开，介绍其技术特点、典型电路、选型要点及应用领域。

一、35V 整流器：低压大电流的高效方案

35V 通常指整流器输出或承受的反向电压等级。这类整流器多用于低压直流供电、电池充电、低压电机驱动等场景。常见器件包括肖特基二极管（如 35V 耐压系列）、同步整流 MOS 以及低压降整流模块。

技术特点：

1. 正向压降低：肖特基二极管在 35V 等级下正向压降通常仅 0.3~0.5V，可显著降低导通损耗。
2. 大电流能力：采用 TO-220、TO-247 或贴片封装，单管可承载数十安培，适合 5V、12V、24V 输出系统。
3. 高频适用：反向恢复时间极短，适合开关电源二次侧整流。
4. 同步整流：在效率要求极高的场合，用 MOSFET 替代二极管，进一步降低损耗。

典型应用：AC-DC 适配器、DC-DC 同步降压、太阳能充电控制器、低压逆变器前级整流等。

二、1000V 整流器：高压整流的关键选择

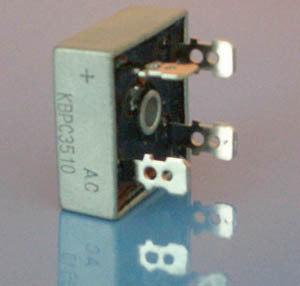

1000V 等级整流器通常指反向重复峰值电压（VRRM）为 1000V 的二极管或整流桥。它适用于 380V 交流输入、高压直流母线、工业电源等场合。常见器件有高压硅堆、快恢复二极管、碳化硅（SiC）肖特基二极管等。

技术特点：

1. 高耐压：可承受 1000V 以上反向电压，适用于三相 380V 交流整流后约 540V 直流母线，留有充足裕量。
2. 反向恢复特性：普通整流管适用于工频，快恢复管用于高频；SiC 二极管几乎无反向恢复，适合高频高效场景。
3. 封装形式：螺栓型、平板型、插件型，便于散热和绝缘安装。
4. 串联使用：当单管耐压不够时，可串联并配合均压电路。

典型应用：工业变频器、电焊机、高压电源、X 射线设备、电动汽车充电桩、光伏逆变器等。

三、35V 与 1000V 整流器对比

| 项目 | 35V 整流器 | 1000V 整流器 |
|------|------------|--------------|
| 输出/耐压 | 低压 | 高压 |
| 典型器件 | 肖特基、同步 MOS | 快恢复二极管、SiC 二极管 |
| 主要损耗 | 导通损耗 | 开关损耗与反向恢复损耗 |
| 散热要求 | 中大电流需强散热 | 高压需绝缘与爬电距离 |
| 应用侧重 | 低压大电流 | 高压中小电流 |

四、选型要点

无论 35V 还是 1000V，选型需关注：

1. 反向峰值电压 VRRM：实际工作电压应低于额定值的 60%~80%。
2. 正向平均电流 IF(AV)：按实际电流并考虑散热降额。
3. 正向压降 VF：低压大电流场景重点，直接影响效率。
4. 反向恢复时间 trr：高频场景需选快恢复或 SiC 器件。
5. 热设计：结温、热阻、散热器与安装方式。
6. 安规与绝缘：高压场景需满足爬电距离、电气间隙及绝缘耐压要求。

五、

35V 和 1000V 大电压整流器代表了电力电子中低压与高压两条技术路线。35V 侧重低损耗、大电流与高频化；1000V 侧重高耐压、可靠性与绝缘设计。工程师应根据实际电压、电流、频率、效率及成本要求，合理选择二极管类型、电路拓扑与散热方案，从而构建高效可靠的整流系统。
